Cuando comienzas a trabajar con Autodesk Revit, uno de los conceptos fundamentales que debes comprender es el de familias. Las familias constituyen la base del modelado BIM, ya que prácticamente todos los elementos del proyecto pertenecen a una familia determinada.
Sin embargo, no todas las familias funcionan igual. En Revit existen principalmente dos tipos de familias: familias de sistema y familias cargables. Entender la diferencia entre ambas es clave para modelar correctamente, mantener el proyecto organizado y crear bibliotecas BIM reutilizables.
En este artículo aprenderás qué son las familias de sistema, qué son las familias cargables y cuáles son las diferencias más importantes entre ellas.
Qué es una familia en Revit
En Revit, una familia es un conjunto de elementos que comparten propiedades comunes. Esto permite crear objetos que pueden repetirse dentro del proyecto manteniendo coherencia en su geometría, parámetros y comportamiento.
Por ejemplo, una familia puede representar distintos tipos de elementos del modelo:
- Puertas
- Ventanas
- Mobiliario
- Equipos mecánicos
- Muros
- Techos
Cada familia contiene tipos, que son variaciones del mismo elemento con diferentes dimensiones, materiales o configuraciones.
Esto permite reutilizar un mismo objeto adaptándolo a distintas situaciones dentro del proyecto sin necesidad de crear nuevos modelos desde cero.
Familias de sistema en Revit
Las familias de sistema son aquellas que ya están integradas dentro del propio proyecto de Revit. No se crean como archivos independientes y tampoco se pueden guardar como familias externas.
Estas familias controlan los elementos constructivos principales del edificio, como:
- Muros
- Suelos
- Techos
- Cubiertas
- Escaleras
- Rampas
Características de las familias de sistema
Las familias de sistema tienen varias características que las diferencian claramente:
- Existen únicamente dentro del proyecto de Revit
- No pueden guardarse como archivos independientes
- Permiten crear distintos tipos dentro del mismo proyecto
- Controlan elementos constructivos del edificio
Por ejemplo, cuando creas un muro en Revit, realmente estás seleccionando un tipo dentro de la familia de sistema de muros.
Familias cargables en Revit
Las familias cargables son familias que se crean como archivos independientes con extensión .RFA. Estas familias se desarrollan en el editor de familias de Revit y posteriormente se cargan dentro de un proyecto cuando se necesitan.
Este tipo de familias es esencial para crear bibliotecas BIM reutilizables.
Ejemplos de familias cargables incluyen:
- Puertas
- Ventanas
- Mobiliario
- Luminarias
- Equipos mecánicos
- Sanitarios
Características de las familias cargables
Las familias cargables ofrecen una mayor flexibilidad que las familias de sistema.
Sus principales características son:

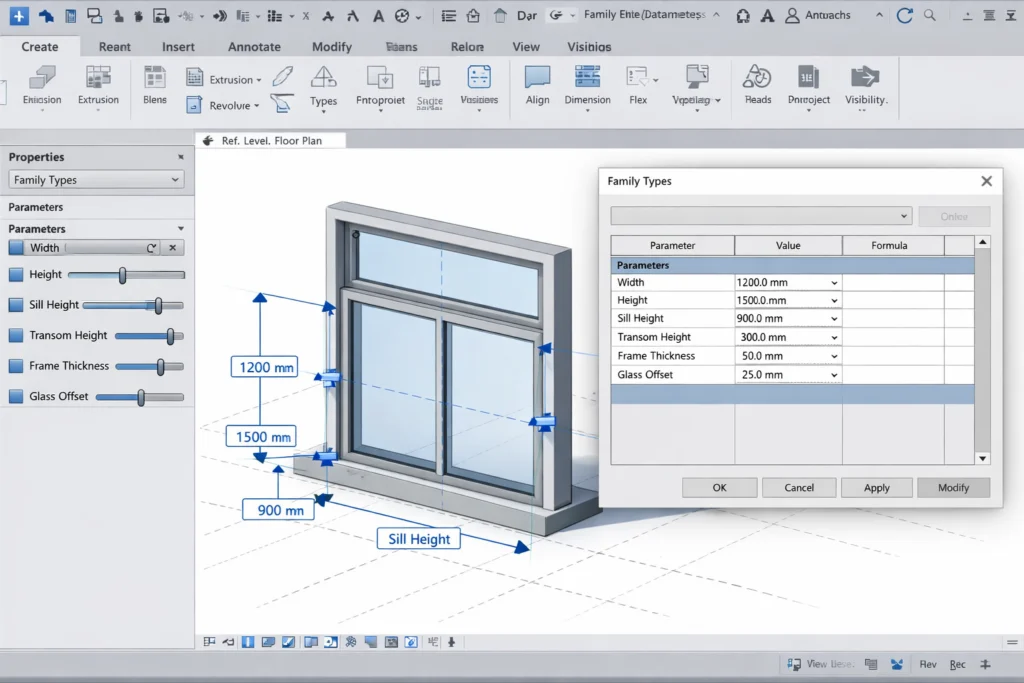

- Se crean en el editor de familias de Revit
- Se guardan como archivos independientes (.RFA)
- Pueden reutilizarse en distintos proyectos
- Permiten un alto nivel de parametrización

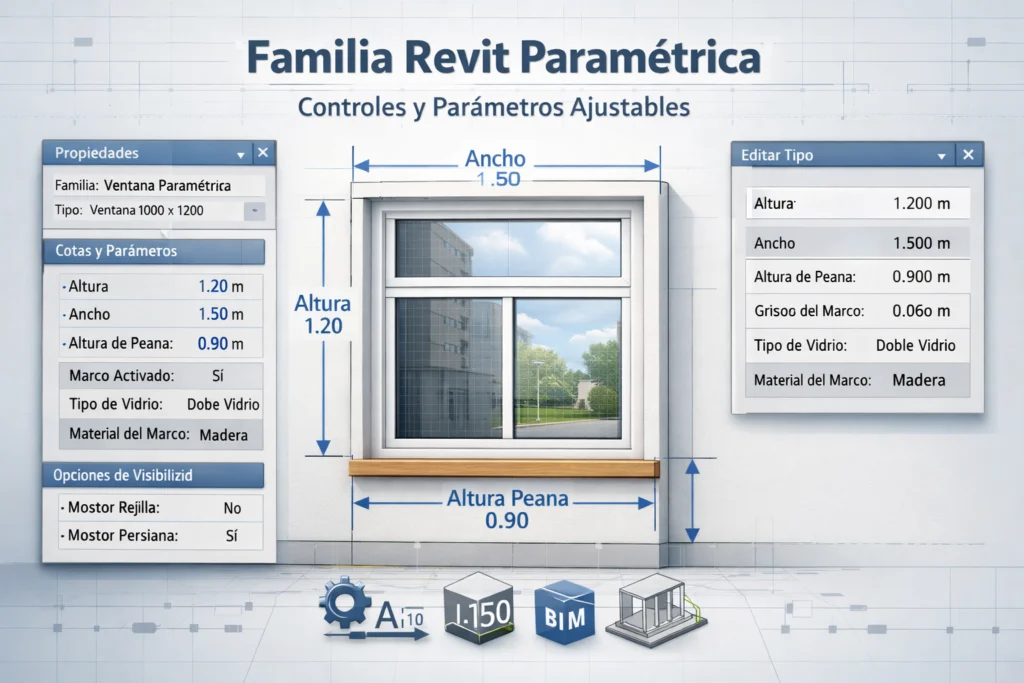

Gracias a los parámetros, es posible controlar dimensiones, materiales, visibilidad o comportamiento del objeto dentro del modelo.
Diferencias entre familias de sistema y cargables
Para entender mejor las diferencias entre ambos tipos de familias, observa la siguiente comparación.
| Característica | Familias de sistema | Familias cargables |
|---|---|---|
| Archivo independiente | No | Sí (.RFA) |
| Lugar de creación | Dentro del proyecto | Editor de familias |
| Reutilización | Limitada al proyecto | Reutilizable en varios proyectos |
| Uso principal | Elementos constructivos | Componentes del edificio |
| Nivel de parametrización | Medio | Alto |
Esta diferencia es importante porque determina cómo se organiza y gestiona la información dentro del modelo BIM.
Cuándo usar cada tipo de familia
Elegir correctamente el tipo de familia evita muchos problemas durante el desarrollo del proyecto.
Usa familias de sistema cuando
- Se trate de elementos constructivos del edificio
- El elemento tenga capas de materiales
- Forme parte de la estructura del modelo
Ejemplos:
- Muros multicapa
- Suelos estructurales
- Cubiertas
Usa familias cargables cuando
- El elemento sea un objeto independiente
- Necesites reutilizarlo en otros proyectos
- Requiera parametrización avanzada
Ejemplos:
- Puertas paramétricas
- Ventanas personalizadas
- Mobiliario BIM
- Equipamiento técnico
Errores comunes al trabajar con familias
Muchos usuarios que comienzan con Revit cometen algunos errores frecuentes al trabajar con familias.
Los más habituales son:
- Intentar crear elementos constructivos como familias cargables
- Crear familias demasiado complejas
- Usar demasiados parámetros innecesarios
- No organizar correctamente las bibliotecas de familias
Para trabajar de forma profesional es recomendable mantener las familias:
- Simples
- Bien parametrizadas
- Claramente organizadas
Esto mejora el rendimiento del modelo y facilita el trabajo colaborativo.
Conclusión
Las familias son uno de los elementos más importantes dentro del flujo de trabajo BIM en Revit. Comprender la diferencia entre familias de sistema y familias cargables permite organizar mejor los proyectos y crear modelos más eficientes.
Las familias de sistema se utilizan para modelar los elementos constructivos principales del edificio y existen únicamente dentro del proyecto. Las familias cargables, en cambio, permiten crear componentes reutilizables que pueden almacenarse en bibliotecas BIM.
Dominar ambos tipos de familias te ayudará a trabajar de forma más profesional, mejorar la organización del modelo y optimizar tu flujo de trabajo en Revit.
Preguntas frecuentes
¿Puedo convertir una familia de sistema en cargable?▼
No, las familias de sistema no se convierten directamente.
¿Las familias cargables son reutilizables?▼
Sí, esa es una de sus principales ventajas.
¿Cuál es mejor?▼
Depende del elemento y del uso.
