Qué son las familias software Revit® y por qué son la base de cualquier proyecto BIM

0
165

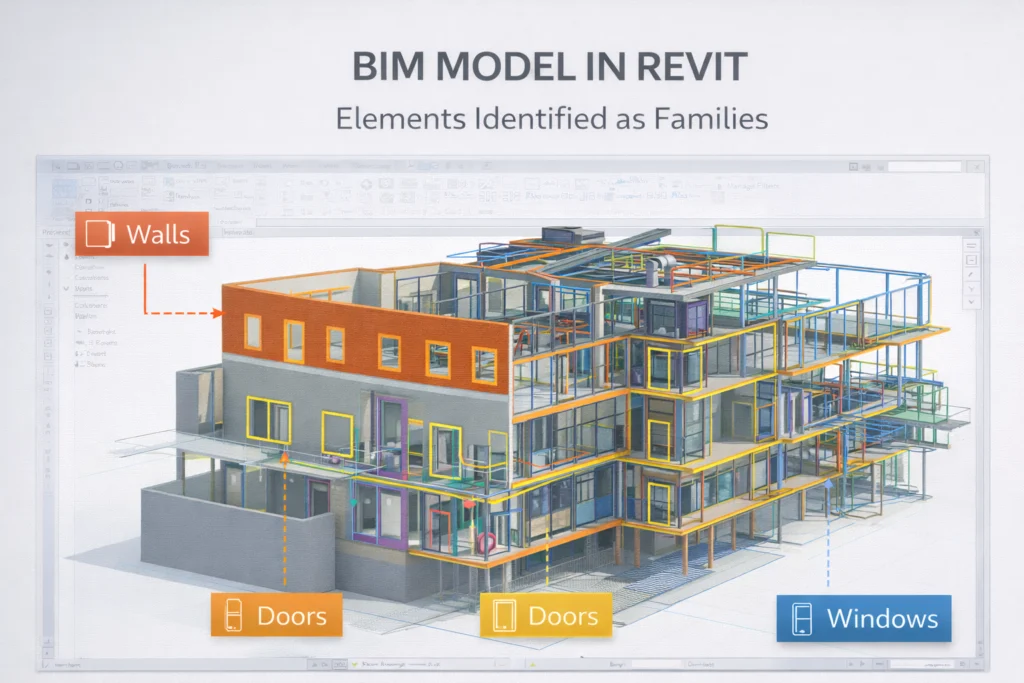

Familias revit - Qué son las familias Revit y cómo funcionan - Familias

En el software Revit®, una familia es un conjunto de elementos que comparten propiedades y una representación gráfica relacionada. Una puerta, una ventana o una luminaria pueden definirse mediante familias, pero también existen familias para elementos del edificio como muros, suelos y cubiertas.

Lo interesante es que una familia no se limita a representar la forma de un objeto. Puede incorporar dimensiones, materiales, parámetros y distintas configuraciones que permiten utilizarla dentro del modelo BIM. Para entender cómo funciona, conviene distinguir tres conceptos: familia, tipo e instancia.

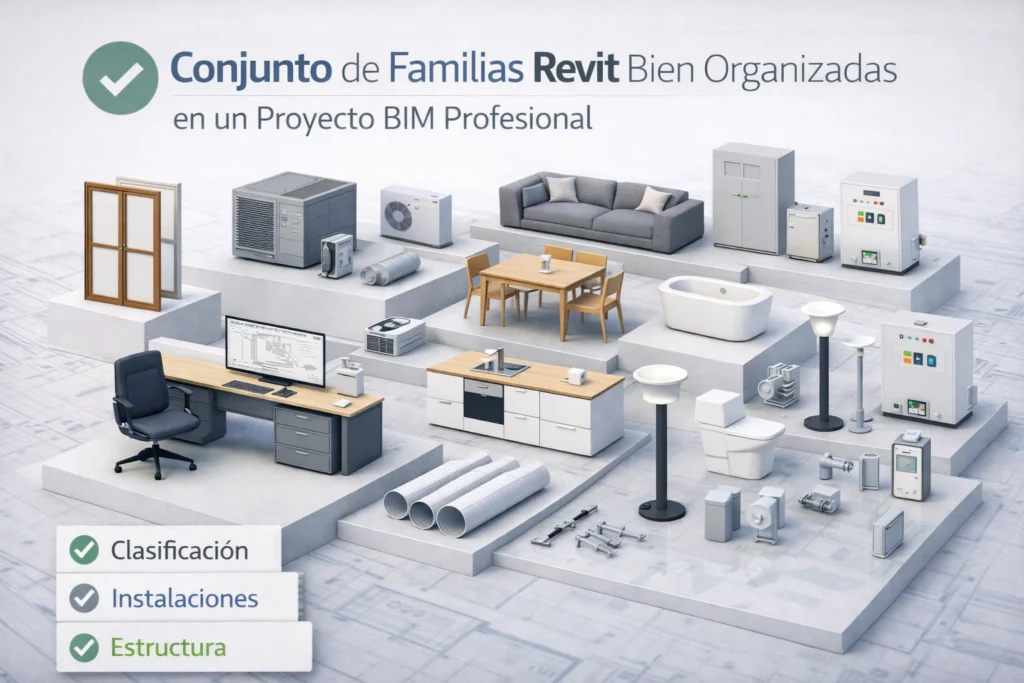

Familias revit - Qué son las familias Revit y cómo funcionan - Familias

Qué es una familia en el software Revit®

Una familia agrupa elementos que tienen características y un comportamiento común. Dentro de ella pueden existir varios tipos, que representan configuraciones diferentes. Cada elemento concreto que colocas en el proyecto se denomina instancia o ejemplar.

Imagina una familia de puertas de una hoja. Puede contener un tipo de 80 cm de anchura y otro de 90 cm. Si colocas tres puertas del primer tipo, tendrás tres instancias que comparten esa definición.

Esta diferencia importa al modificar propiedades. Un cambio en un parámetro de tipo afecta a las instancias que utilizan ese tipo. En cambio, un parámetro de instancia permite modificar una propiedad de un elemento concreto sin cambiar necesariamente las demás puertas.

Las familias pueden representar elementos de diferentes categorías:

  • Puertas y ventanas.
  • Mobiliario y equipamiento.
  • Luminarias y componentes de instalaciones.
  • Elementos estructurales.
  • Muros, suelos y cubiertas mediante familias de sistema.

No todas las familias contienen los mismos parámetros ni requieren el mismo nivel de detalle. Su configuración depende del elemento que representan y de la información necesaria para el proyecto.

Diferencia entre dibujo CAD y familia BIM

La diferencia principal está en cómo se organiza y utiliza la información. En un dibujo CAD puedes representar una puerta mediante líneas, arcos o bloques. Algunos bloques también admiten atributos y propiedades dinámicas, por lo que no deben considerarse simples dibujos sin información.

CaracterísticaCAD tradicionalFamilia software Revit®
Tipo de elementoLíneas o bloquesObjeto paramétrico
InformaciónSolo geometríaGeometría + datos
ComportamientoEstáticoParamétrico
ActualizaciónManualAutomática
Uso en medicionesLimitadoIntegrado en el modelo

En un modelo BIM, una familia de puerta se integra como un elemento de una categoría determinada, con propiedades que pueden utilizarse para representar, clasificar y documentar el proyecto.

Por ejemplo, una puerta modelada mediante una familia puede tener anchura, altura y otros datos disponibles para etiquetas o tablas de planificación, siempre que esos parámetros estén correctamente definidos. Una tabla de planificación permite organizar y consultar información de los elementos del modelo según su categoría y configuración.

Esto no significa que una familia incluya automáticamente información técnica completa. La calidad de sus datos depende de cómo esté construida y de los parámetros que se hayan incorporado.

Tipos de familias: sistema, cargables y modeladas in situ

No todas las familias se crean ni se gestionan del mismo modo. El software Revit® distingue tres grandes grupos, y conocerlos evita confusiones al empezar.

  • Familias de sistema: forman parte del entorno del proyecto y se utilizan para elementos como muros, suelos, cubiertas y escaleras. No se guardan como familias cargables independientes en archivos RFA. Sus tipos pueden configurarse dentro del proyecto.
  • Familias cargables: se crean y guardan en archivos externos RFA. Se utilizan, por ejemplo, para puertas, ventanas, mobiliario, luminarias y determinados elementos de anotación. Pueden incorporarse a distintos proyectos.
  • Familias modeladas in situ: se crean directamente en el contexto de un proyecto para resolver elementos particulares que necesitan adaptarse a ese entorno. No son la opción habitual para componentes que deben repetirse en numerosos proyectos.

Por ejemplo, para definir un muro normalmente trabajarás con una familia de sistema. Para colocar una silla puedes utilizar una familia cargable. Si necesitas crear una pieza singular integrada en una zona concreta del edificio, puedes valorar una familia in situ.

La elección depende de la naturaleza del elemento y de si necesitas reutilizarlo. Crear una familia in situ para una silla que se repetirá muchas veces no suele ser una decisión adecuada frente a utilizar una familia cargable.

Por qué las familias son tan importantes en BIM

Un modelo BIM combina representación geométrica e información de sus elementos. Las familias contribuyen a organizar esa información porque permiten establecer propiedades comunes y variaciones entre tipos e instancias.

Imagina que tienes varias ventanas del mismo tipo distribuidas por un edificio. Si necesitas modificar una dimensión definida como parámetro de tipo, puedes cambiarla en la definición correspondiente y las instancias de ese tipo reflejarán la modificación.

Las propiedades de las familias también pueden utilizarse en etiquetas y tablas de planificación. Por ejemplo, una tabla de puertas puede mostrar dimensiones y otros parámetros disponibles para revisar la documentación. Para obtener resultados fiables, los elementos deben estar correctamente clasificados y sus datos deben estar completos.

Esta relación entre elementos y datos facilita la coordinación, pero no elimina la necesidad de revisar el modelo. Una familia con parámetros incorrectos puede transmitir información equivocada a diferentes vistas o tablas.

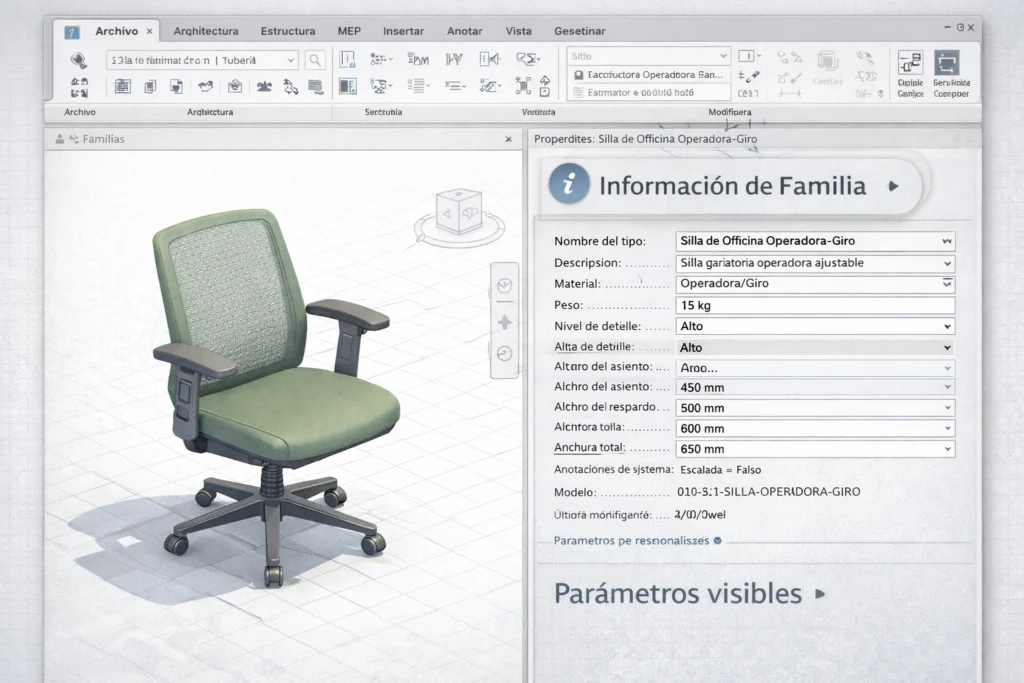

Familias revit - Qué son las familias Revit y cómo funcionan - Familias

Qué información puede contener una familia

La información depende del tipo de familia y de cómo esté configurada. Una familia puede incluir propiedades gráficas, dimensiones y datos asociados al elemento.

  • Geometría: define la forma del componente y su representación.
  • Dimensiones: pueden establecer medidas fijas o controladas mediante parámetros.
  • Materiales: permiten asignar materiales a las partes correspondientes cuando la familia está preparada para ello.
  • Parámetros de tipo: controlan propiedades compartidas por las instancias de un tipo.
  • Parámetros de instancia: permiten modificar propiedades de un ejemplar concreto.
  • Visibilidad: puede controlar qué componentes se muestran bajo determinadas condiciones o niveles de detalle.
  • Datos de identificación: pueden incluir referencias, descripciones o códigos utilizados para organizar la documentación.

Fíjate en una luminaria. Su geometría representa el componente físico, mientras que sus parámetros pueden describir propiedades necesarias para el proyecto. Si se trata de una familia destinada a instalaciones, también puede incorporar características específicas de su disciplina.

Hay una diferencia entre editar un tipo y editar la definición completa de una familia. Si modificas una familia cargable en su editor y la vuelves a cargar en el proyecto, los cambios aceptados pueden afectar a las instancias que utilizan esa definición. Conviene revisar el resultado antes de continuar con la documentación.

Dónde se usan las familias dentro del proyecto

Las instancias de familias pueden aparecer en plantas, alzados, secciones y vistas 3D, dependiendo de su categoría, ubicación y configuración de visibilidad.

Una puerta colocada en un muro puede representarse en planta mediante su símbolo correspondiente y verse también en un alzado o una vista tridimensional. Aunque la representación cambie según la vista, se trata del mismo elemento del modelo.

Las familias de anotación cumplen una función diferente. Sirven para documentar información gráfica y no deben confundirse con componentes físicos del edificio. Entre los ejemplos de familias cargables de anotación se encuentran determinados símbolos y etiquetas.

Los planos reúnen vistas del proyecto, mientras que las tablas de planificación permiten consultar datos de los elementos que cumplen sus criterios. Por eso conviene que las familias tengan categorías apropiadas y parámetros adecuados a la documentación que necesitas generar.

Relación entre familias y rendimiento del modelo

La construcción de las familias puede influir en el rendimiento del software Revit®. La geometría muy compleja, las numerosas relaciones paramétricas y las restricciones innecesarias aumentan el trabajo que debe realizar el programa para representar y actualizar determinados elementos.

Por ejemplo, una familia de mobiliario con pequeños detalles modelados en tres dimensiones puede incorporar geometría que apenas se aprecia en una planta general. En ese caso, conviene valorar si realmente necesitas ese nivel de detalle o si puedes utilizar una representación más sencilla.

Al revisar una familia, presta atención a estos aspectos:

  • Que la geometría responda al nivel de detalle requerido.
  • Que los parámetros y las restricciones tengan una función concreta.
  • Que los componentes anidados sean necesarios para el comportamiento de la familia.
  • Que su representación en planta no dependa de geometría tridimensional innecesariamente compleja.

No existe un tamaño de archivo que determine por sí mismo si una familia está bien optimizada. Su impacto depende también de cómo esté construida, cuántas instancias se utilicen y las características del modelo y de sus vistas.

Cómo empezar a trabajar con familias del software Revit®

Si estás aprendiendo, empieza por reconocer las diferencias entre familias, tipos e instancias. Puedes utilizar una familia sencilla de mobiliario para observar cómo se comportan sus propiedades.

Selecciona un elemento del proyecto y revisa su paleta de propiedades. Distingue las propiedades de instancia de las que aparecen al editar el tipo. Antes de cambiar un parámetro de tipo, recuerda que puedes afectar a otras instancias que utilizan esa misma configuración.

Cuando necesites incorporar una familia externa, revisa que corresponda a la categoría adecuada, que sus dimensiones y unidades sean coherentes y que contenga los parámetros que necesitas. No basta con que el componente tenga una apariencia correcta.

Si varios elementos van a compartir características, considera utilizar tipos dentro de una familia existente antes de crear otras definiciones innecesariamente similares. Una biblioteca organizada facilita localizar y reutilizar componentes sin perder el control de sus propiedades.

Preguntas frecuentes

¿Qué es exactamente una familia en el software Revit®?▼

Es un conjunto de elementos que comparten propiedades y una representación gráfica relacionada. Una familia puede contener distintos tipos y cada tipo puede utilizarse para crear instancias dentro del proyecto. Por ejemplo, una familia de puertas puede incluir varias dimensiones.

¿Todas las puertas y ventanas son familias?▼

En el modelo del software Revit®, las puertas y ventanas se gestionan mediante familias. Habitualmente se utilizan familias cargables, que pueden contener diferentes tipos según sus dimensiones y características. No debes confundir una familia con cada puerta o ventana colocada: esos elementos concretos son instancias.

¿Puedo modificar una familia existente?▼

Sí, aunque el procedimiento depende del tipo de familia. Las familias cargables pueden editarse mediante el Editor de familias. En las familias de sistema puedes modificar o duplicar los tipos disponibles en el proyecto. Antes de realizar cambios, distingue entre propiedades de tipo e instancia para evitar modificar otros elementos involuntariamente.

¿Las familias afectan al rendimiento del software Revit®?▼

Pueden influir en el rendimiento, especialmente cuando utilizan geometría compleja, muchas restricciones o relaciones paramétricas innecesarias. El impacto también depende de las instancias colocadas y del conjunto del proyecto. Conviene utilizar el nivel de detalle necesario sin añadir complejidad que no aporte utilidad.

¿Es mejor crear familias propias o utilizar familias externas?▼

Depende de lo que necesites. Si una familia existente tiene la categoría, las dimensiones y los parámetros adecuados, puedes reutilizarla. Si necesitas un componente particular que no está representado correctamente, puedes valorar crear o adaptar una familia. En ambos casos, revisa su geometría y sus propiedades antes de incorporarla al modelo.

Para entender mejor las familias, prueba a seleccionar dos instancias del mismo tipo y observa qué propiedades comparten. Después revisa cuáles puedes modificar de forma individual. Esa distinción te ayudará a trabajar con los elementos del modelo sin cambiar accidentalmente otros componentes del proyecto.
