Una vez entiendes qué son las familias Revit, el siguiente paso lógico es conocer los distintos tipos que existen. No todas las familias funcionan de la misma manera ni se utilizan para lo mismo, y confundirlas es una de las causas más habituales de errores en proyectos BIM.
En Revit existen diferentes tipos de familias que se utilizan según el elemento que se quiera modelar y el comportamiento que deba tener dentro del proyecto. Comprender estas diferencias permite organizar mejor el modelo, evitar problemas de rendimiento y trabajar de forma más eficiente.
En este artículo descubrirás los tipos de familias Revit que existen, cómo se diferencian y cuándo conviene utilizar cada una dentro de un proyecto BIM.

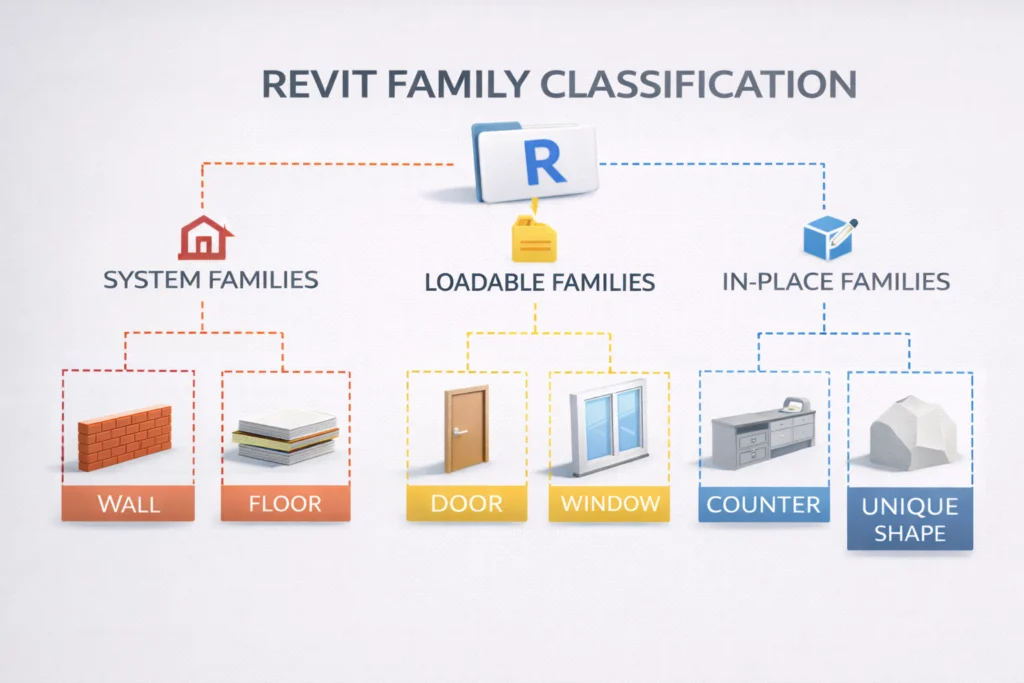

Tipos de familias Revit
En Revit existen principalmente tres tipos de familias que se utilizan en los proyectos BIM:
- familias de sistema
- familias cargables
- familias in situ
Cada tipo de familia tiene características específicas y está pensado para resolver diferentes necesidades dentro del modelo.

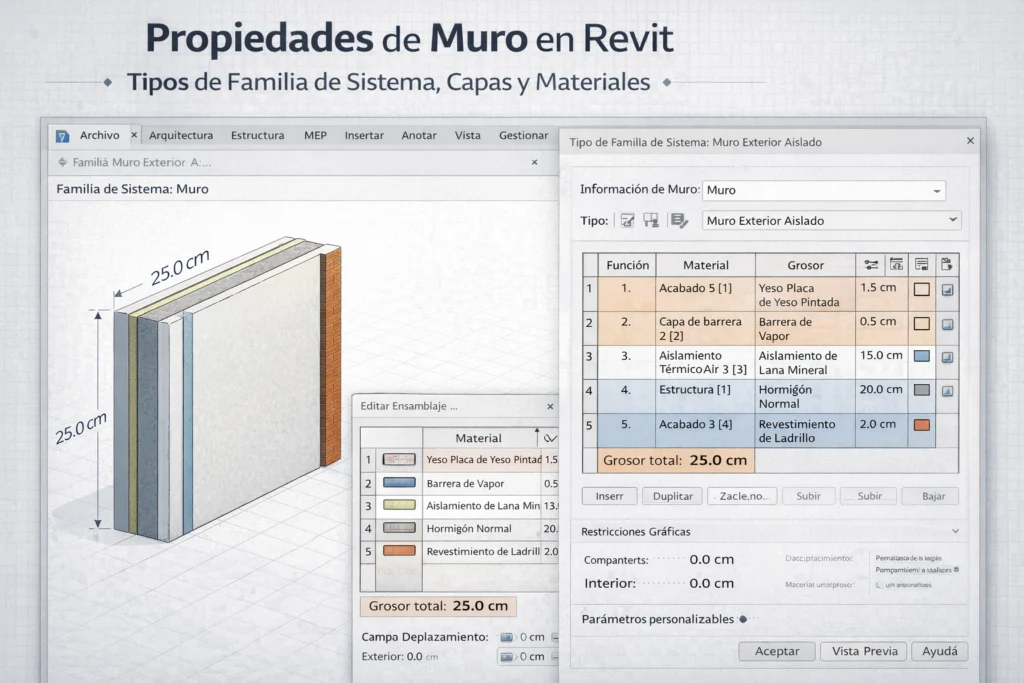

Qué son las familias de sistema en Revit
Las familias de sistema en Revit son aquellas que vienen integradas dentro del propio programa y no pueden editarse como archivos independientes.
Este tipo de familias se utiliza para los elementos principales que forman la estructura del edificio. Algunos ejemplos comunes son:
- muros
- suelos
- cubiertas
- escaleras
- techos
A diferencia de otros tipos de familias, las familias de sistema no se guardan como archivos .rfa, sino que se configuran directamente dentro del proyecto mediante tipos, capas y parámetros.
Esto permite definir diferentes variantes de un mismo elemento, como distintos tipos de muros con materiales o espesores diferentes.
Qué son las familias cargables en Revit
Las familias cargables en Revit son probablemente las más conocidas y utilizadas dentro del entorno BIM.
Estas familias se crean o editan en archivos independientes con extensión .rfa y posteriormente se cargan dentro del proyecto cuando se necesitan.
Las familias cargables se utilizan para muchos elementos del modelo, por ejemplo:
- puertas
- ventanas
- mobiliario
- luminarias
- equipos mecánicos
- elementos sanitarios
Una de sus principales ventajas es que permiten un alto nivel de personalización, ya que pueden incluir parámetros, tipos y configuraciones adaptadas a las necesidades del proyecto.
Además, las familias cargables pueden guardarse en bibliotecas y reutilizarse en distintos proyectos.
Qué son las familias in situ en Revit
Las familias in situ en Revit se crean directamente dentro del proyecto y están pensadas para modelar elementos únicos que no se van a reutilizar en otros proyectos.
Este tipo de familias suele utilizarse cuando un elemento tiene una geometría muy específica o no encaja en ninguna familia existente.
Algunos ejemplos pueden ser:
- elementos arquitectónicos especiales
- piezas decorativas únicas
- estructuras complejas personalizadas
Aunque las familias in situ son muy útiles en determinadas situaciones, su uso debe ser limitado. Al crearse dentro del proyecto, no son reutilizables y pueden afectar al rendimiento del modelo si se utilizan en exceso.
[IMG:3]
Prompt imagen: creación de familia in situ en Revit dentro de un proyecto, geometría personalizada, estilo técnico BIM
Comparativa entre tipos de familias Revit
Para entender mejor las diferencias entre los distintos tipos de familias en Revit, la siguiente tabla resume sus principales características.
| Tipo de familia | Dónde se crea | Reutilizable | Uso habitual |
|---|---|---|---|
| Familia de sistema | Dentro del proyecto | No | Elementos constructivos principales |
| Familia cargable | Archivo externo (.rfa) | Sí | Elementos repetitivos |
| Familia in situ | Dentro del proyecto | No | Elementos únicos |
Esta clasificación ayuda a decidir qué tipo de familia conviene utilizar en cada situación.
Cuándo usar cada tipo de familia
Elegir correctamente el tipo de familia desde el principio puede mejorar notablemente la organización del modelo BIM.
Como norma general:
- las familias de sistema se utilizan para elementos constructivos base del edificio
- las familias cargables se utilizan para elementos repetitivos o componentes que pueden reutilizarse
- las familias in situ se reservan para elementos únicos que no se repetirán en el proyecto
Aplicar esta lógica ayuda a mantener un modelo más organizado y fácil de mantener.
Errores comunes al elegir tipos de familias en Revit
Uno de los errores más habituales es utilizar familias in situ para elementos que podrían resolverse con familias cargables. Esto dificulta la reutilización de elementos y puede aumentar el peso del modelo.
Otro error frecuente es intentar forzar una familia cargable cuando en realidad debería utilizarse una familia de sistema, especialmente en elementos constructivos como muros o suelos.
Evitar estos errores permite mantener un proyecto BIM más estructurado, eficiente y fácil de gestionar.
Prompt imagen destacada: proyecto BIM en Revit mostrando uso correcto de distintos tipos de familias, vista isométrica profesional, fondo claro.
Preguntas frecuentes
¿Puedo convertir una familia in situ en cargable?▼
Sí, Revit permite convertirla, aunque no siempre queda perfectamente optimizada.
¿Las familias de sistema se pueden editar?▼
Sí, pero solo mediante tipos y parámetros dentro del proyecto.
¿Qué tipo de familia es mejor para puertas?▼
Las puertas son siempre familias cargables.
¿Usar familias in situ ralentiza Revit?▼
Si se usan en exceso, sí pueden afectar al rendimiento.
¿Cuál es el tipo más recomendable?▼
Las familias cargables suelen ser la opción más equilibrada.
