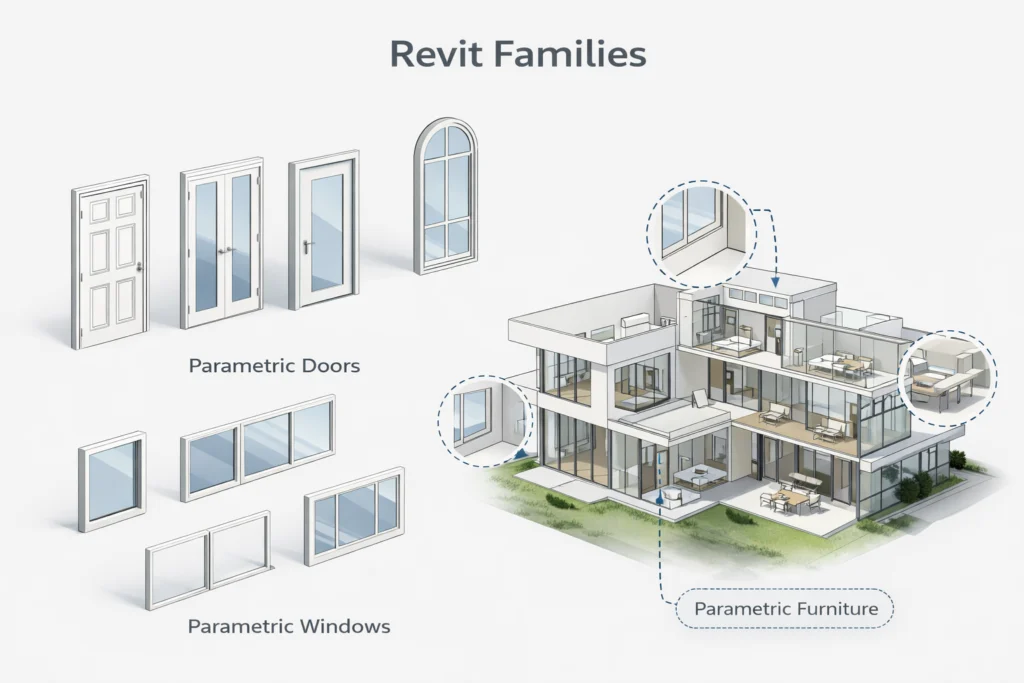

Una puerta, una ventana o un mueble no son simples dibujos dentro de un proyecto BIM. Las familias del software Revit® permiten representar estos elementos mediante geometría y propiedades que pueden utilizarse para modelar, documentar y organizar la información del edificio. Para trabajar correctamente con ellas, necesitas distinguir qué es una familia, qué es un tipo y qué ocurre cuando colocas un ejemplar en el modelo.

Por ejemplo, una familia de puertas puede incluir distintos tipos según sus dimensiones. Cuando colocas una puerta en un muro, creas un ejemplar de uno de esos tipos. Entender esta relación te ayudará a modificar elementos sin alterar otros por accidente.

¿Qué es una familia en el software Revit®?

Una familia es una definición que agrupa elementos con características y propiedades comunes. Puede contener geometría, materiales, parámetros y reglas que determinan su comportamiento. Un parámetro es una propiedad que almacena información o permite controlar alguna característica del elemento, como una dimensión o un material.

La estructura básica se divide en tres niveles: la familia define el conjunto, el tipo establece una variante y el ejemplar corresponde al elemento colocado en el proyecto. Si tienes una familia de ventanas con tipos de diferentes anchuras, puedes utilizar varios de esos tipos en el mismo edificio sin tener que crear una familia diferente para cada medida.

Ojo con esto: no todas las familias ofrecen las mismas posibilidades de modificación. Su comportamiento depende de cómo se hayan creado y de los parámetros disponibles. Una familia puede permitir cambiar sus dimensiones, mientras que otra puede tener geometría fija.

Familias revit - Qué son las familias Revit y cómo usarlas correctamente - Familias

Tipos de familias del software Revit®

Existen tres grupos principales: familias de sistema, cargables e in situ. La diferencia está en cómo se definen, se incorporan al proyecto y se reutilizan. Puedes ampliar esta clasificación en la explicación de los tipos de familias y cuándo utilizar cada uno en un proyecto BIM.

Tipo de familiaDescripción
Familias de sistemaForman parte de la estructura del proyecto y se gestionan mediante sus tipos. Algunos ejemplos son los muros, suelos y cubiertas.
Familias cargablesSe pueden crear y editar como archivos de familia independientes, normalmente con extensión RFA. Ejemplos habituales son puertas, ventanas, mobiliario y equipos.
Familias in situSe crean directamente dentro de un proyecto para resolver elementos particulares cuya geometría depende del contexto.

¿Cuándo conviene utilizar cada tipo?

Para crear un muro, normalmente trabajarás con una familia de sistema y seleccionarás el tipo que necesites. Si quieres colocar una puerta o una mesa, utilizarás una familia cargable. Para representar una pieza singular diseñada específicamente para un edificio, puede tener sentido crear una familia in situ.

La elección no depende únicamente de la forma del elemento. También conviene pensar si vas a repetirlo, modificarlo o reutilizarlo en otros proyectos. Una familia cargable suele facilitar la gestión de componentes repetitivos, mientras que una familia in situ resulta útil para resolver situaciones particulares.

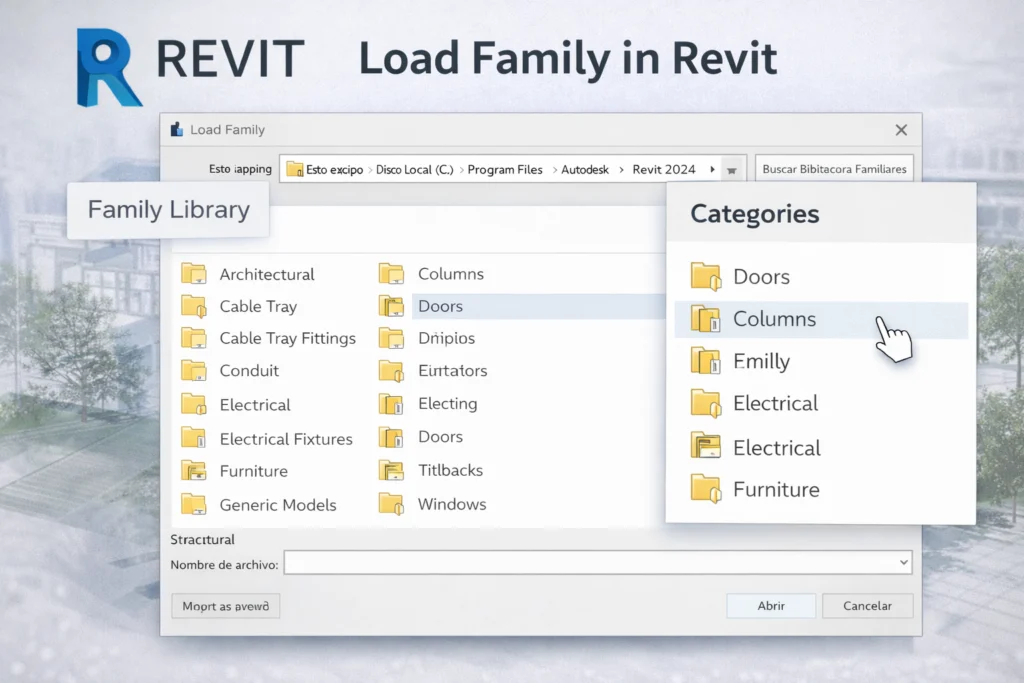

Cómo cargar familias en un proyecto

Para incorporar una familia cargable necesitas tener abierto el proyecto y disponer del archivo correspondiente. En el software Revit®, los archivos de familias cargables utilizan habitualmente la extensión .rfa, mientras que los archivos de proyecto utilizan la extensión .rvt.

  1. Abre el proyecto. Comprueba que estás trabajando en el archivo donde necesitas incorporar el componente.
  2. Localiza la herramienta de carga. En la cinta de opciones, utiliza Insertar y después Cargar familia.
  3. Selecciona el archivo. Busca la familia RFA que necesitas y confirma su carga.
  4. Activa la herramienta correspondiente. Para colocar una puerta, por ejemplo, utiliza la herramienta Puerta y selecciona el tipo disponible.
  5. Comprueba el elemento. Revisa su posición, dimensiones y propiedades para confirmar que corresponde a lo que necesitas.

Una familia cargada no tiene por qué aparecer directamente dibujada en el modelo. Primero se incorpora su definición al proyecto y después se colocan sus ejemplares mediante la herramienta correspondiente. Si necesitas ampliar estos pasos, consulta cómo cargar y gestionar familias en un proyecto del software Revit®.

Familias revit - Qué son las familias Revit y cómo usarlas correctamente - Familias

Errores comunes al trabajar con familias

Confundir las propiedades de tipo con las de ejemplar

Las propiedades de tipo afectan a los elementos que comparten un mismo tipo, mientras que las propiedades de ejemplar corresponden al elemento seleccionado. Por ejemplo, si modificas un parámetro de tipo utilizado por varias puertas, el cambio puede afectar a todas las puertas de ese tipo. Antes de modificar una propiedad, comprueba a qué nivel pertenece.

Utilizar familias sin revisar su contenido

Una familia descargada o recibida de otra persona puede contener tipos, parámetros o geometría que no necesitas. Antes de incorporarla de forma habitual al proyecto, revisa su categoría, dimensiones y nivel de detalle. También conviene comprobar si ya existe una familia equivalente para evitar mantener componentes innecesariamente duplicados.

Crear familias in situ para elementos repetitivos

Las familias in situ pueden resolver geometrías particulares, pero no suelen ser la opción más cómoda cuando necesitas utilizar el mismo componente en muchos lugares o proyectos. En esos casos, conviene valorar una familia cargable. Puedes profundizar en otros problemas relacionados con los errores habituales al crear familias y cómo evitarlos.

Buenas prácticas al usar familias del software Revit®

Una familia útil no necesita incorporar todos los detalles posibles. Debe representar correctamente el elemento y contener la información que exige el proyecto. Por ejemplo, una puerta utilizada en planos generales puede necesitar dimensiones y parámetros de identificación, pero no una geometría excesivamente detallada de cada componente de su herraje.

  • Utiliza nombres comprensibles: identifica las familias y sus tipos de forma que puedas reconocerlos en el Navegador de proyectos.
  • Comprueba las dimensiones: revisa las medidas y las unidades antes de colocar muchos ejemplares.
  • Distingue los parámetros: verifica cuáles pertenecen al tipo y cuáles al ejemplar.
  • Controla el nivel de detalle: incorpora geometría y datos que tengan utilidad para la representación o documentación prevista.
  • Organiza los archivos: conserva una ubicación reconocible para las familias reutilizables y diferencia las versiones aprobadas de las que están en desarrollo.

Cuando necesites crear tus propios componentes, puedes consultar las buenas prácticas para desarrollar familias BIM eficientes, especialmente para decidir qué parámetros y geometría merece la pena incorporar.

Preguntas frecuentes

¿Qué son exactamente las familias del software Revit®?

Son definiciones de elementos que pueden contener geometría, propiedades y parámetros. Una familia puede incluir varios tipos y cada elemento colocado en el proyecto es un ejemplar. Existen familias de sistema, cargables e in situ, y cada grupo se gestiona de una manera diferente.

¿Cuál es el tipo de familia más usado?

No existe un tipo que sea necesariamente el más utilizado en todos los proyectos. Los muros y suelos son familias de sistema, mientras que las puertas, ventanas y muchos elementos de mobiliario son familias cargables. Su utilización depende de los componentes que necesites modelar.

¿Es malo usar familias in situ?

No. Son adecuadas para representar determinados elementos particulares dentro de un proyecto. Si necesitas repetir o reutilizar el componente en otros archivos, conviene valorar una familia cargable. El uso de una familia in situ no demuestra por sí mismo que exista un problema de rendimiento.

¿Puedo editar una familia ya cargada?

Sí, las familias cargables pueden editarse mediante el Editor de familias y volver a cargarse en el proyecto. Antes de reemplazar una versión, revisa las opciones de sobrescritura y los posibles efectos sobre los tipos y ejemplares existentes. Las familias de sistema e in situ se modifican mediante procedimientos diferentes.

¿Dónde consigo familias del software Revit® de calidad?

Puedes utilizar bibliotecas de contenido, familias proporcionadas por fabricantes o componentes creados por ti. Antes de incorporarlos, comprueba su categoría, dimensiones, parámetros y adecuación al proyecto. El origen de una familia no garantiza que responda a tus necesidades.

Para practicar, carga una familia sencilla, selecciona uno de sus tipos y coloca un ejemplar en el modelo. Revisa después sus propiedades de tipo y de ejemplar. Comprender esa diferencia es una buena base para empezar a trabajar con familias sin modificar elementos que no pretendías cambiar.
