Configurar correctamente los niveles y las rejillas en Revit es uno de los pasos más importantes al comenzar un proyecto BIM. Aunque muchas veces se hace deprisa o casi sin pensar, una mala configuración inicial puede provocar problemas serios más adelante en el desarrollo del modelo.
Cuando los niveles o las rejillas no están bien definidos, los muros, forjados, pilares y vistas del proyecto pueden desajustarse con facilidad. Por eso es fundamental dedicar unos minutos al principio del proyecto para organizar correctamente estas referencias.
En este artículo te explico, paso a paso y con lenguaje claro, cómo configurar niveles y rejillas en Revit de forma correcta para que tu modelo sea estable, ordenado y fácil de mantener durante todo el proyecto.
Qué son los niveles en Revit y por qué son tan importantes

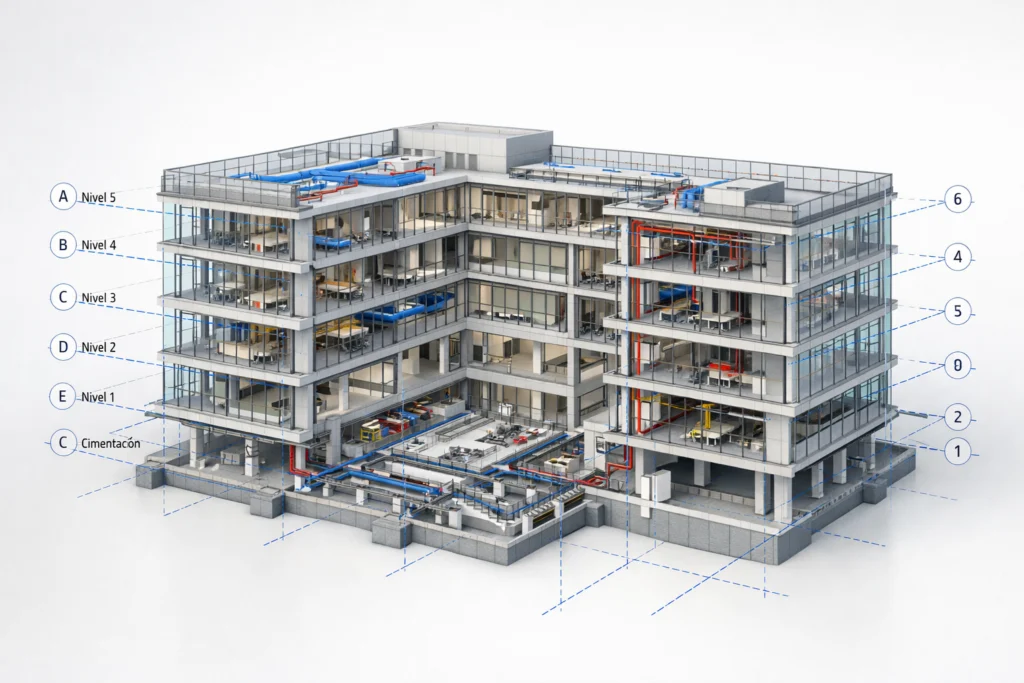

Los niveles en Revit representan las alturas reales del edificio. No son simplemente líneas de referencia, sino elementos fundamentales del modelo BIM que definen dónde se apoyan muros, forjados, cubiertas, escaleras y muchos otros componentes del proyecto.
Al trabajar con niveles correctamente definidos, el modelo se vuelve mucho más flexible y fácil de modificar. En cambio, si los niveles están mal configurados desde el inicio, cualquier cambio posterior puede provocar desajustes en múltiples elementos del proyecto.
Cómo crear niveles correctamente desde cero

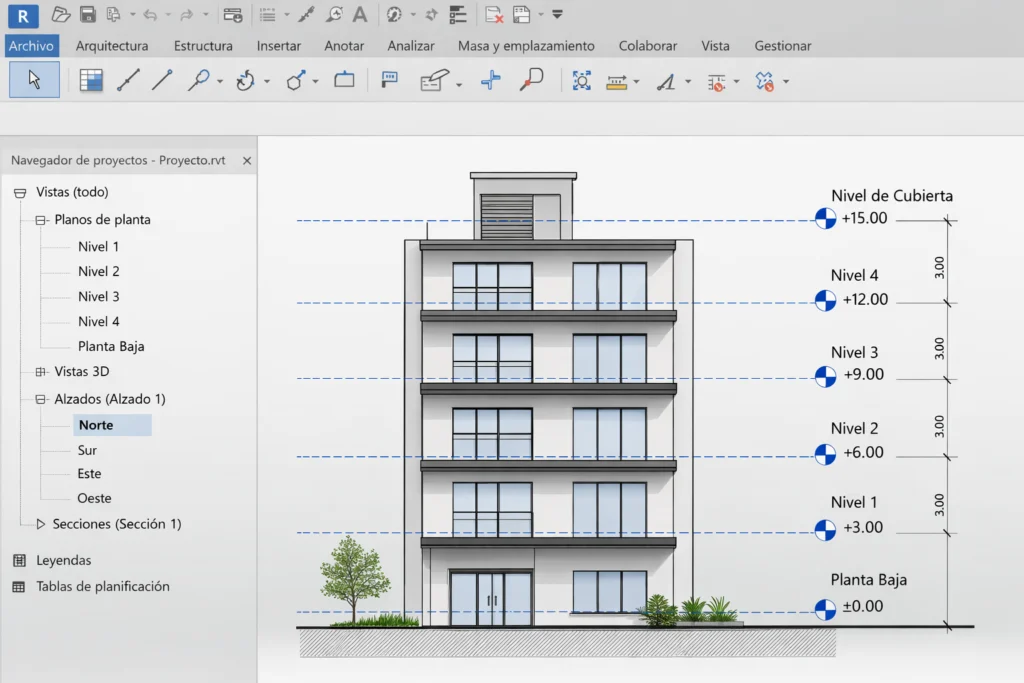

La forma correcta de crear niveles en Revit es hacerlo siempre desde una vista de alzado o sección. Estas vistas permiten controlar con precisión las alturas reales del edificio y mantener coherencia en todo el proyecto.
Una buena práctica es definir primero todos los niveles principales del edificio antes de empezar a modelar. Incluso si algunas plantas todavía no están completamente definidas, establecer su posición aproximada ayudará a mantener una estructura clara en el modelo.
Qué son las rejillas y para qué sirven

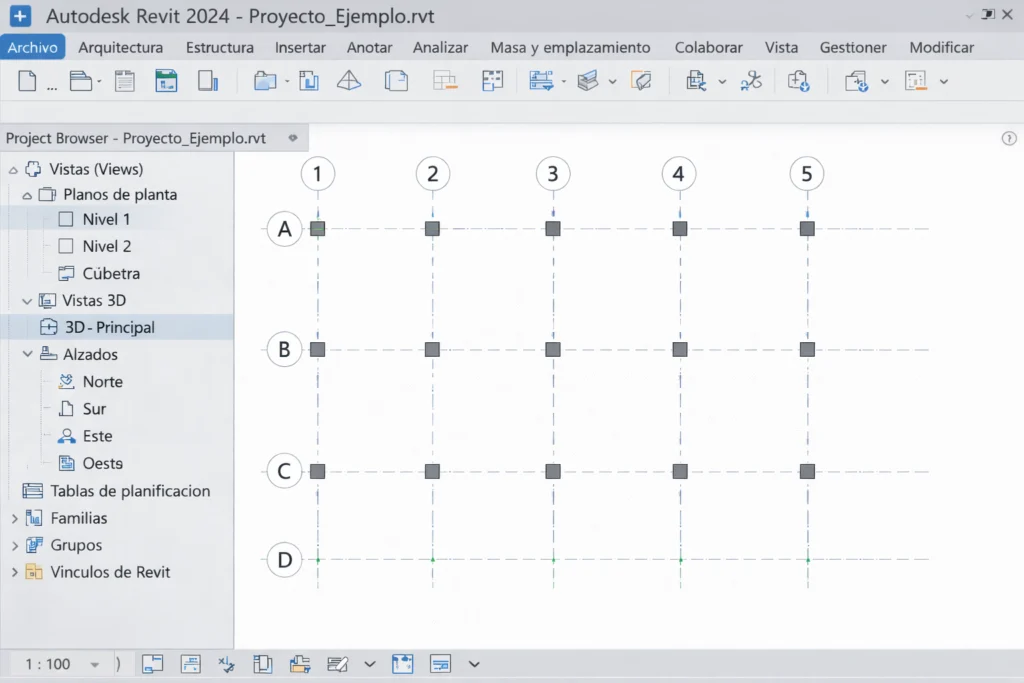

Las rejillas en Revit se utilizan como referencia para organizar el proyecto en planta. Funcionan como ejes que ayudan a alinear elementos estructurales y arquitectónicos como pilares, muros, vigas o fachadas.
En proyectos complejos o colaborativos, las rejillas permiten que todos los miembros del equipo trabajen con las mismas referencias espaciales. Esto mejora la coordinación entre disciplinas como arquitectura, estructura e instalaciones.
Buenas prácticas al trabajar con niveles y rejillas
Para mantener el proyecto ordenado y fácil de gestionar, es recomendable aplicar algunas buenas prácticas al trabajar con niveles y rejillas.
- Asignar nombres claros y coherentes a cada nivel.
- Definir los niveles principales antes de empezar a modelar.
- Evitar duplicar niveles o crear referencias innecesarias.
- No mover niveles cuando el proyecto ya está avanzado.
- Coordinar niveles y rejillas con el resto del equipo BIM.
Aplicar estas prácticas mejora la estabilidad del modelo y facilita la coordinación entre diferentes disciplinas.
Errores comunes que debes evitar
Uno de los errores más comunes al trabajar con Revit es empezar a modelar sin haber definido correctamente los niveles. Esto puede provocar que muchos elementos del modelo se desplacen o necesiten ser corregidos más adelante.
Otro error frecuente es utilizar rejillas sin un criterio claro. Cuando las rejillas no siguen una estructura lógica, el proyecto se vuelve difícil de entender y coordinar.
Evitar estos fallos desde el inicio te ahorrará muchas horas de correcciones y hará que el modelo BIM sea mucho más estable.
Preguntas frecuentes
¿Es obligatorio crear niveles antes de modelar?▼
Sí, es muy recomendable crear todos los niveles principales antes de empezar a modelar para evitar errores posteriores.
¿Puedo modificar niveles en un proyecto avanzado?▼
Se puede, pero no es lo ideal. Cambiar niveles en fases avanzadas puede afectar a muchos elementos del modelo.
¿Las rejillas afectan al modelo 3D?▼
No directamente, pero ayudan a alinear y organizar correctamente los elementos del proyecto.
¿Cuántas rejillas debo usar?▼
Las necesarias para estructurar el edificio, sin abusar ni crear ejes innecesarios.
¿Esto influye en el trabajo en equipo?▼
Sí, una correcta configuración de niveles y rejillas mejora muchísimo la coordinación BIM.
