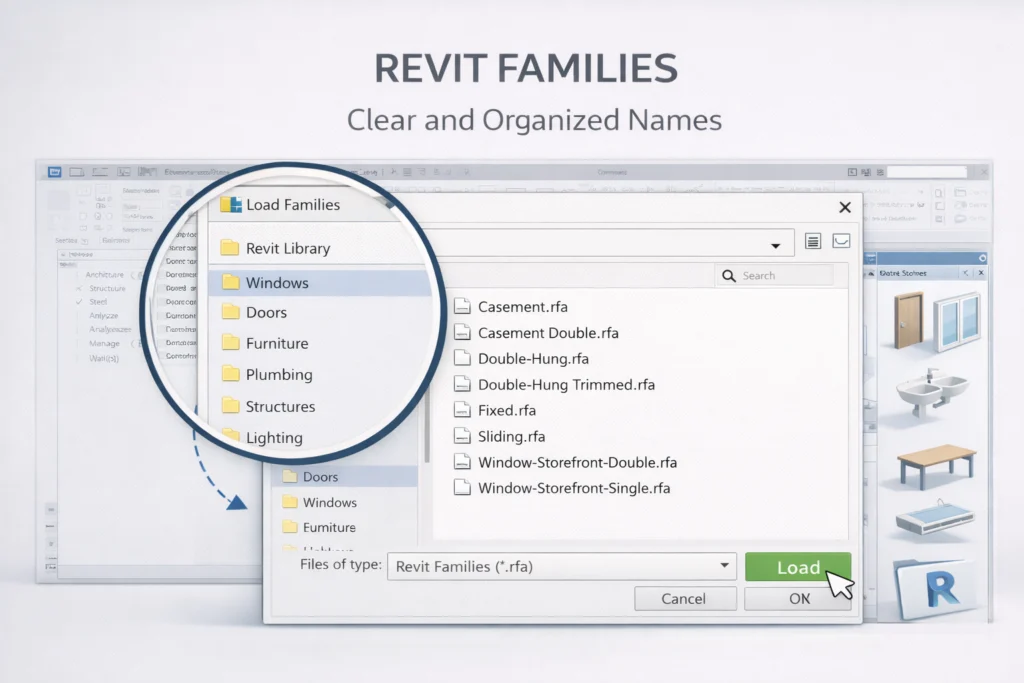

Imagina que buscas una puerta en tu biblioteca y encuentras tres archivos: Puerta1.rfa, Puerta_Final.rfa y Puerta_Final2.rfa. Ninguno indica claramente qué contiene ni cuál deberías utilizar. Este problema se evita estableciendo una convención de nombres que permita identificar cada componente sin tener que abrir varios archivos para compararlos.

Las familias del software Revit® pueden organizarse mediante nombres que describan su categoría, función y características principales. La clave está en diferenciar el nombre de la familia del nombre de sus tipos y utilizar el mismo criterio en la biblioteca y en los proyectos donde se cargan esos componentes.

Nombres familias revit - Convenciones de nombres para familias - Nombres

Por qué conviene nombrar bien las familias

Una familia cargable puede contener varios tipos y utilizarse en diferentes proyectos. Si su nombre describe correctamente el componente, resulta más sencillo localizarla en una carpeta y reconocerla dentro del Navegador de proyectos.

Por ejemplo, un archivo llamado Mesa.rfa indica qué objeto representa, pero no permite distinguirlo fácilmente de otras mesas. Un nombre como MOB_Mesa_Rectangular.rfa añade información sobre la categoría y la forma del componente. Si existen varias dimensiones dentro de esa misma familia, puedes identificarlas mediante los nombres de sus tipos.

Esta distinción también ayuda a evitar duplicados. Antes de crear otra familia, puedes comprobar si la biblioteca ya contiene una definición adecuada y si basta con añadir un tipo nuevo. No necesitas multiplicar archivos cuando las variantes pueden gestionarse correctamente dentro de una misma familia.

Conviene recordar que las familias de sistema, como las utilizadas para muros o suelos, se gestionan de forma diferente a las familias cargables .RFA. Si todavía no distingues estas modalidades, puedes revisar qué tipos de familias existen y cuándo se utiliza cada uno.

Estructura recomendada para nombres de familias

No existe una convención universal que debas aplicar a cualquier biblioteca. Lo útil es establecer una estructura comprensible y mantenerla entre los componentes que gestiones.

Como propuesta de organización, puedes utilizar el siguiente patrón:

Disciplina_Elemento_Característica

Por ejemplo, para una familia hipotética de puerta abatible de una hoja:

ARQ_Puerta_Abatible_1Hoja.rfa

El nombre contiene tres partes diferenciadas:

  • ARQ: prefijo utilizado en este ejemplo para identificar arquitectura.
  • Puerta_Abatible: descripción del elemento y de su sistema de apertura.
  • 1Hoja: característica que permite distinguir esta definición de otras puertas.

Los prefijos del ejemplo son una propuesta de nomenclatura, no un código obligatorio del software Revit®. Puedes utilizar otros siempre que estén documentados y sean comprensibles para las personas que trabajan con la biblioteca.

Evita introducir características que no describan realmente el componente. Por ejemplo, si una familia contiene puertas de distintos anchos, no resulta conveniente incluir una anchura concreta en el nombre general cuando esa medida cambia entre sus tipos.

Nombres familias revit - Convenciones de nombres para familias - Nombres

Cómo nombrar los tipos dentro de una familia

Una familia representa una definición general, mientras que un tipo reúne propiedades compartidas por sus instancias. Las variantes pueden diferenciarse mediante dimensiones, materiales u otras características, dependiendo de cómo esté construida la familia.

Siguiendo el ejemplo anterior, la familia ARQ_Puerta_Abatible_1Hoja podría contener varios tipos de dimensiones diferentes. Una nomenclatura hipotética sería:

Nombre de familiaNombre de tipoDimensiones del ejemplo
ARQ_Puerta_Abatible_1Hoja800x2100_mm800 mm × 2100 mm
ARQ_Puerta_Abatible_1Hoja900x2100_mm900 mm × 2100 mm
ARQ_Puerta_Abatible_1Hoja1000x2100_mm1000 mm × 2100 mm

En esta propuesta, la primera medida corresponde al ancho y la segunda al alto. Conviene documentar ese orden y mantener la unidad explícita o establecer una regla común que evite interpretaciones equivocadas.

Si dos tipos tienen las mismas dimensiones pero materiales o configuraciones diferentes, el nombre basado únicamente en medidas deja de ser suficiente. En ese caso puedes incorporar una característica adicional que distinga las variantes, siempre que corresponda a una propiedad real.

Un nombre debe ayudar a seleccionar el tipo adecuado, pero no sustituye los parámetros de la familia. Las dimensiones y demás propiedades tienen que estar correctamente definidas dentro del componente; escribirlas en el nombre no configura automáticamente su geometría.

Errores comunes al nombrar familias

La falta de consistencia suele aparecer cuando varias personas crean componentes sin compartir una regla de nombres. Estos son algunos errores que conviene revisar:

  • Nombres demasiado genéricos: archivos como Familia1.rfa o ModeloNuevo.rfa no permiten identificar su contenido.
  • Variantes confundidas con familias independientes: crear archivos diferentes para tamaños que podrían gestionarse como tipos puede dificultar el mantenimiento.
  • Mezcla de idiomas y abreviaturas: utilizar criterios diferentes dentro de una misma categoría complica la búsqueda si no existe una equivalencia documentada.
  • Uso de palabras temporales: expresiones como Final, Nuevo o Copia no explican qué cambia entre las definiciones.
  • Nombres que no coinciden con las propiedades: si un tipo se llama 900x2100_mm pero sus dimensiones reales son distintas, el nombre puede inducir a errores durante la selección.

Las abreviaturas no son incorrectas por sí mismas. Un equipo puede utilizar códigos internos para clasificar componentes, siempre que exista una referencia clara para interpretarlos.

También conviene revisar las definiciones repetidas antes de cambiar los nombres de manera masiva. Si tienes varios archivos similares, los errores habituales en la gestión de bibliotecas de familias pueden ayudarte a identificar problemas de organización que no se resuelven únicamente renombrando archivos.

Cómo aplicar una convención a una biblioteca existente

No necesitas renombrar toda la biblioteca de una vez. Es más prudente empezar por una categoría, comprobar el resultado y continuar cuando tengas claro que la convención funciona.

  1. Revisa los componentes existentes. Identifica las familias cargables, sus tipos y los nombres que se utilizan actualmente.
  2. Define una estructura. Establece qué información aparecerá en el nombre de familia y qué propiedades identificarán los tipos.
  3. Prepara una correspondencia. Relaciona cada nombre anterior con el nombre propuesto para evitar confundir componentes similares.
  4. Trabaja sobre copias. Antes de cambiar definiciones utilizadas en proyectos, conserva los archivos originales y comprueba qué efectos pueden tener los cambios.
  5. Valida una categoría. Aplica la regla a un grupo reducido de familias y verifica que sus nombres permiten identificarlas correctamente.

Ojo con una diferencia importante: renombrar un archivo .RFA en una carpeta no equivale a cambiar automáticamente el nombre de la familia cargada en un proyecto. El nombre del archivo y la definición utilizada dentro del modelo deben revisarse por separado.

Si una familia ya está incorporada a varios proyectos, cambiar su identificación requiere comprobar cómo se relacionan las definiciones existentes con las nuevas. No des por hecho que renombrar el archivo actualizará automáticamente sus instancias o sustituirá las versiones anteriores.

Mantener la nomenclatura cuando trabaja un equipo

Una convención resulta más útil cuando las personas que comparten una biblioteca aplican los mismos criterios. Para conseguirlo, conviene dejar documentados los prefijos permitidos, el orden de las características y la forma de nombrar los tipos.

Por ejemplo, si se acuerda utilizar el prefijo MOB para mobiliario, los nuevos componentes deberían seguir ese criterio. Cuando aparezca una categoría que no esté contemplada, es preferible revisar la convención antes de introducir abreviaturas diferentes para elementos similares.

También es necesario decidir quién puede modificar los componentes compartidos y cómo se conservan las versiones anteriores. Puedes complementar estas reglas con las buenas prácticas para gestionar bibliotecas compartidas en equipo.

Antes de incorporar una nueva familia, comprueba que su nombre describe el elemento, que sus tipos están diferenciados y que no existe una definición equivalente. Esta revisión sencilla ayuda a mantener una biblioteca comprensible conforme aumenta el número de componentes.

Preguntas frecuentes

¿Es obligatorio seguir una convención?▼

No existe una convención de nombres universal obligatoria para las familias. Sin embargo, un proyecto o equipo puede establecer requisitos propios. Lo recomendable es utilizar una estructura coherente, documentarla y aplicarla a los componentes que se comparten.

¿Puedo cambiar nombres después?▼

Sí, pero conviene distinguir entre cambiar el nombre de un archivo .RFA, modificar la identificación de una familia y renombrar sus tipos dentro del proyecto. Si el componente ya está utilizado, conserva una copia y comprueba las posibles consecuencias antes de sustituir definiciones.

¿Sirve para trabajo en equipo?▼

Sí. Compartir una convención ayuda a identificar familias y tipos de forma consistente. Para que funcione, el equipo necesita conocer los criterios, utilizarlos al incorporar componentes y coordinar las modificaciones de las definiciones compartidas.

Para empezar, selecciona una categoría de tu biblioteca y define cómo distinguirás las familias de sus tipos. Comprueba la convención con algunos archivos antes de extenderla: un nombre útil debe permitir reconocer el componente y sus variantes sin generar ambigüedades.
