Duplicar vistas en Revit parece algo sencillo, pero hacerlo mal es una de las causas más habituales de errores en planos y documentación. Cambios que se propagan donde no deberían, vistas que se desordenan y planos que se estropean son problemas muy comunes cuando no se entiende bien cómo funciona el duplicado de vistas.
Aprender a duplicar vistas en Revit correctamente es una práctica fundamental para mantener un proyecto BIM organizado y evitar errores en la documentación.
En este artículo aprenderás cómo duplicar vistas en Revit paso a paso, qué tipo de duplicado usar en cada situación y qué errores evitar para trabajar con seguridad dentro del proyecto.
Por qué es importante duplicar vistas correctamente en Revit
Cuando una vista se coloca en un plano, cualquier cambio gráfico realizado en esa vista afecta directamente al resultado final del plano. Si se trabaja sobre la vista original sin duplicarla, es muy fácil modificar filtros, estilos gráficos o niveles de detalle que ya estaban configurados para la documentación.
Duplicar vistas permite separar claramente vistas de trabajo y vistas destinadas a planos, evitando que los cambios realizados durante el modelado afecten a la presentación final del proyecto.
Entre las ventajas de duplicar vistas correctamente destacan:
• evitar cambios accidentales en planos
• mantener una organización clara del proyecto
• preparar distintas variantes de una misma vista
• trabajar con mayor seguridad dentro del modelo BIM

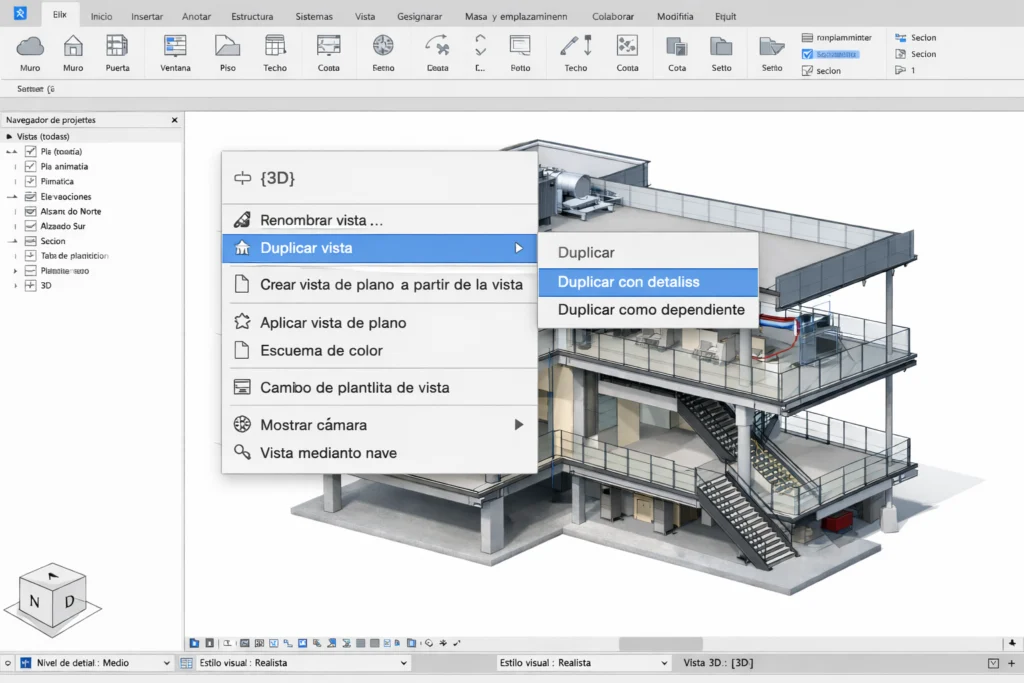

Tipos de duplicado de vistas en Revit
Revit ofrece varias formas de duplicar una vista, y cada una tiene un propósito específico dentro del flujo de trabajo BIM. Elegir correctamente el tipo de duplicado permite mantener el proyecto ordenado y evitar errores en la documentación.
Los tipos principales de duplicado de vistas en Revit son:
| Tipo de duplicado | Características | Uso recomendado |
|---|---|---|
| Duplicar | Copia la vista sin anotaciones | Crear nuevas vistas de trabajo |
| Duplicar con detalles | Copia la vista con anotaciones | Preparar planos similares |
| Duplicar como dependiente | Vista vinculada a la original | Dividir planos grandes |
Comprender la diferencia entre estos tipos es clave para trabajar de forma eficiente dentro de un proyecto BIM.
Cuándo usar la opción “Duplicar”
La opción Duplicar crea una copia independiente de la vista original pero sin anotaciones ni detalles. Esto permite generar nuevas vistas que pueden modificarse libremente sin afectar a otras partes del proyecto.
Este tipo de duplicado es especialmente útil para:
• crear nuevas vistas de trabajo
• generar diferentes configuraciones gráficas
• revisar partes específicas del modelo
• preparar variantes de visualización
Es una de las opciones más seguras cuando se necesita trabajar con una vista sin alterar configuraciones ya utilizadas en planos.

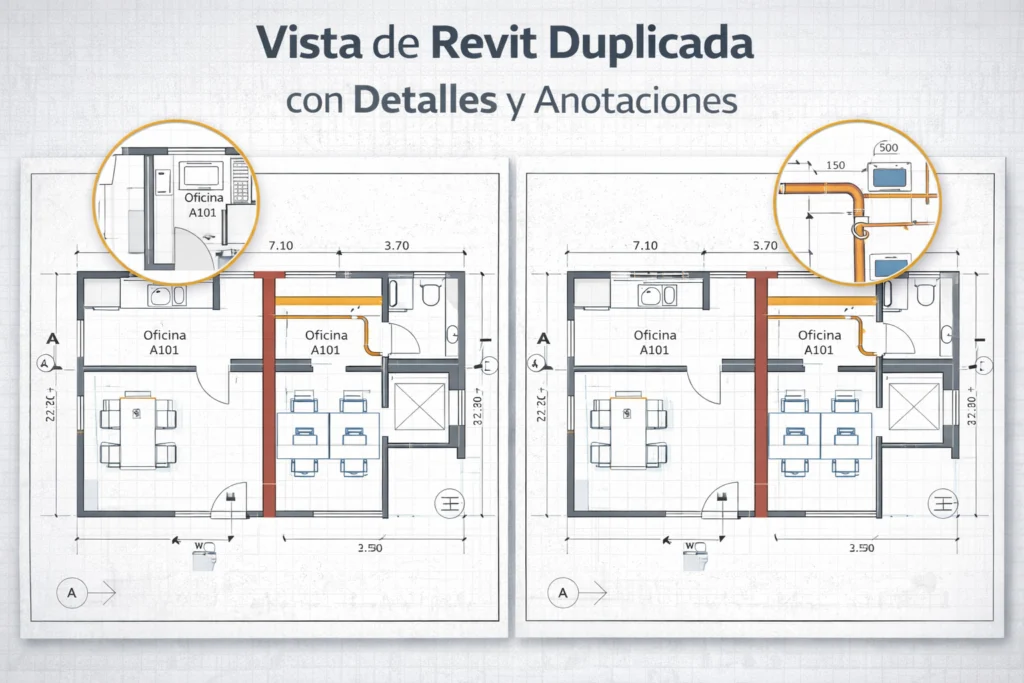

Cuándo usar “Duplicar con detalles”
La opción Duplicar con detalles crea una copia de la vista incluyendo anotaciones, etiquetas y elementos de detalle.
Esto resulta muy útil cuando se necesita generar varios planos similares a partir de una misma base. Por ejemplo, cuando se preparan distintas versiones de un plano con pequeñas variaciones.
Sin embargo, conviene utilizar esta opción con cuidado, ya que duplicar demasiadas anotaciones puede generar información redundante dentro del proyecto.
Qué es una vista dependiente y cuándo usarla
Las vistas dependientes están vinculadas a una vista principal y comparten la misma información. Se utilizan principalmente para dividir vistas grandes en varias partes, algo muy habitual en planos de gran tamaño.
Por ejemplo, una planta completa de un edificio puede dividirse en varias vistas dependientes para colocar cada sección en distintos planos.
Las características principales de las vistas dependientes son:
• comparten anotaciones con la vista principal
• mantienen sincronizada la información
• permiten dividir planos grandes en varias partes
No suelen utilizarse como vistas de trabajo independientes, ya que cualquier cambio afecta también a la vista principal.
Errores comunes al duplicar vistas en Revit
Aunque duplicar vistas es una operación sencilla, existen algunos errores frecuentes que pueden afectar a la organización del proyecto.
Los errores más habituales son:
• modificar vistas que ya están colocadas en planos
• utilizar vistas dependientes como vistas de trabajo

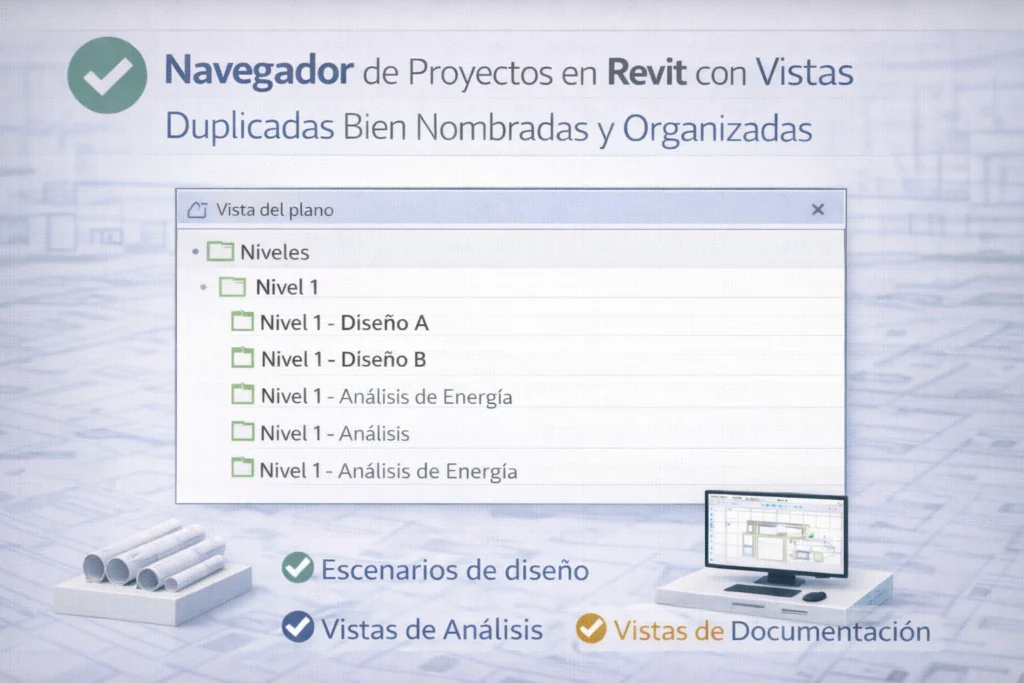

• duplicar vistas sin renombrarlas correctamente
• generar demasiadas copias innecesarias
Evitar estos errores permite mantener el proyecto más limpio, mejorar la organización del navegador de proyectos y reducir problemas en la documentación final.
Preguntas frecuentes
¿Cuál es la mejor forma de duplicar una vista para imprimir?▼
Duplicar con detalles suele ser la opción más adecuada para planos.
¿Las vistas dependientes sustituyen a las duplicadas?▼
No, tienen un uso distinto y no sirven como vistas independientes.
¿Puedo borrar una vista duplicada sin afectar al modelo?▼
Sí, siempre que no esté colocada en un plano.
¿Es recomendable renombrar las vistas duplicadas?▼
Sí, usar nombres claros evita confusión.
¿Duplicar vistas afecta al rendimiento?▼
No de forma significativa si se hace con criterio.
