Una de las grandes ventajas de trabajar con Revit es que los planos no se dibujan manualmente como en programas CAD tradicionales. En lugar de eso, los planos se generan directamente a partir del modelo BIM, lo que permite ahorrar tiempo y reducir errores durante el desarrollo del proyecto.
Cuando el modelo está correctamente construido, la documentación se actualiza automáticamente. Esto significa que cualquier cambio en el modelo se refleja en todas las vistas y planos asociados, manteniendo la coherencia del proyecto.
Muchos usuarios que provienen de AutoCAD intentan trabajar en Revit de la misma forma que en CAD, dibujando o editando elementos manualmente. Este enfoque suele generar problemas porque Revit funciona con una lógica diferente basada en el modelo.
Por eso, para documentar correctamente en Revit es importante entender cómo se generan los planos y cómo organizar la información del modelo para que la documentación sea clara y profesional.
Cómo se generan los planos en Revit
En Revit, los planos se generan a partir de vistas del modelo. Estas vistas pueden ser plantas, secciones, alzados o vistas tridimensionales que muestran diferentes partes del proyecto.
Cada vista está vinculada directamente al modelo BIM, lo que significa que cualquier cambio realizado en el modelo se actualiza automáticamente en todas las vistas donde aparece ese elemento.
Este sistema reduce errores de coordinación y evita tener que modificar múltiples planos manualmente cuando se realizan cambios en el proyecto.
El funcionamiento del sistema de documentación en Revit está explicado con más detalle en la documentación oficial de Autodesk, disponible en la ayuda del software.
Vistas, escalas y estilos gráficos
Para que un plano sea claro y profesional no basta con colocar una vista del modelo. Es necesario controlar varios aspectos que afectan a la representación gráfica.
Entre los elementos más importantes se encuentran:
- Las vistas utilizadas
- La escala del plano
- Los estilos gráficos
- La visibilidad de los elementos
Una buena documentación no consiste en mostrar toda la información del modelo, sino en mostrar solo lo necesario para entender el proyecto.
Controlar correctamente estos aspectos permite crear planos mucho más claros y fáciles de interpretar.

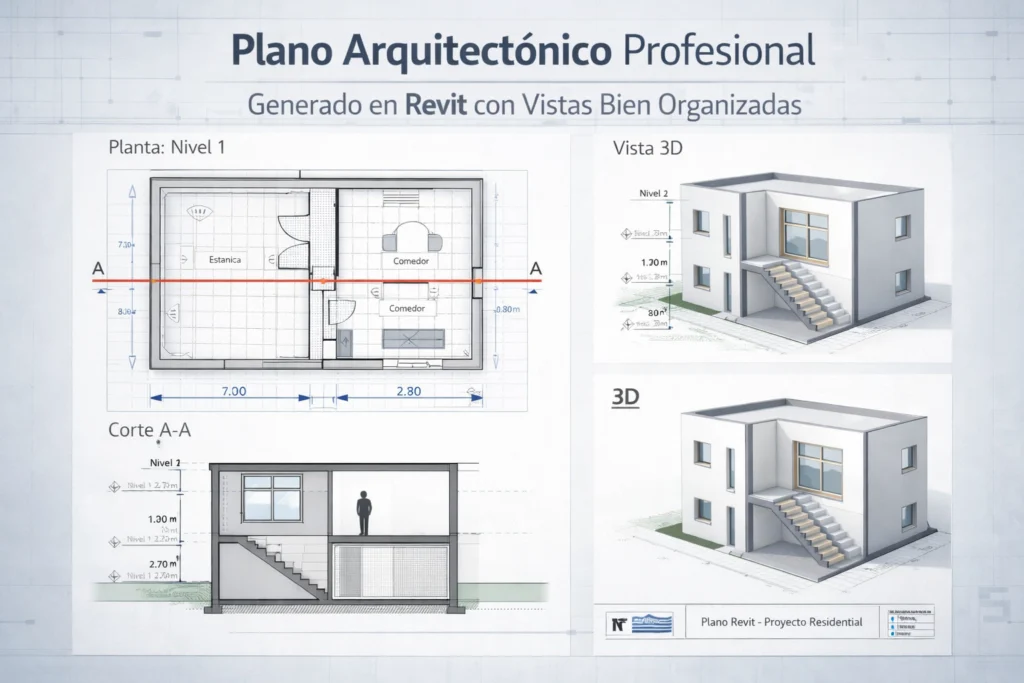

Organización de la documentación en láminas
En Revit, las vistas se colocan dentro de láminas, que funcionan como los planos finales del proyecto.
Las láminas permiten organizar la documentación de forma clara y coherente, combinando diferentes vistas del modelo en una misma presentación.
Dentro de una lámina se pueden incluir:
- Plantas
- Secciones
- Alzados
- Detalles constructivos
- Leyendas o esquemas
La organización de las láminas es especialmente importante en proyectos grandes, donde la cantidad de documentación puede ser muy elevada.
Una buena estructura de láminas facilita la lectura del proyecto y mejora la presentación final de los planos.
Errores comunes al documentar en Revit
Cuando se empieza a trabajar con Revit es habitual cometer algunos errores al generar la documentación del proyecto.
Entre los errores más comunes se encuentran:
- No revisar correctamente la escala de las vistas
- Duplicar vistas innecesariamente
- Añadir demasiadas anotaciones manuales
- No controlar los estilos gráficos
Estos problemas suelen aparecer cuando se intenta trabajar en Revit con una lógica similar a la de programas CAD tradicionales.
Comprender cómo funciona la documentación basada en modelo permite evitar estos errores y aprovechar mejor las ventajas del entorno BIM.
Conclusión
Generar planos en Revit a partir del modelo BIM permite mantener una documentación coherente, actualizada y mucho más eficiente que en métodos tradicionales basados en dibujo manual.
Cuando se comprende cómo funcionan las vistas, las escalas y la organización en láminas, el proceso de documentación se vuelve mucho más sencillo.
Dominar este flujo de trabajo no solo mejora la calidad de los planos, sino que también reduce errores y facilita la coordinación del proyecto dentro del entorno BIM.
Preguntas frecuentes
¿Los planos en Revit se dibujan manualmente?▼
No, los planos se generan automáticamente a partir del modelo.
¿Se actualizan los planos solos?▼
Sí, cualquier cambio en el modelo se refleja en los planos.
¿Es necesario acotar a mano?▼
No, las cotas se generan directamente desde el modelo.
¿Revit sirve para documentación profesional?▼
Sí, es una de sus principales fortalezas.
¿Dónde aprender a documentar mejor?▼
Con guías prácticas y experiencia real en proyectos.
